微細配線ソリューション

グラビアオフセット印刷による微細配線印刷

弊社のメインの事業であるスクリーン印刷に加え、グラビアオフセット印刷による微細配線印刷をご紹介いたします。
グラビアオフセット印刷は微細配線に特化した印刷法です。

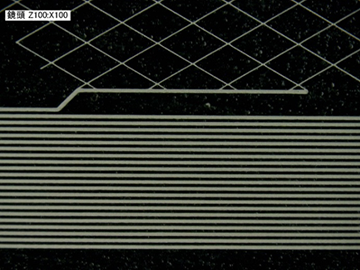

次の写真は静電容量式タッチパネルのＩＴＯを使わないメタルメッシュ配線印刷での試作例になります。

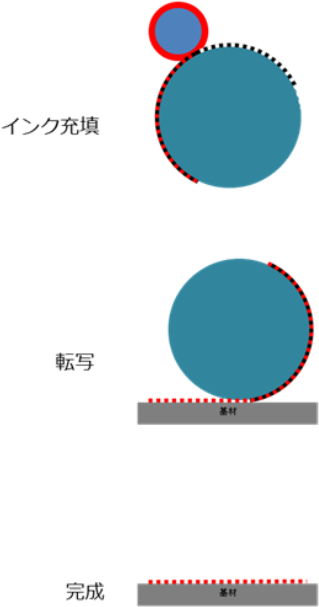

印刷工法について

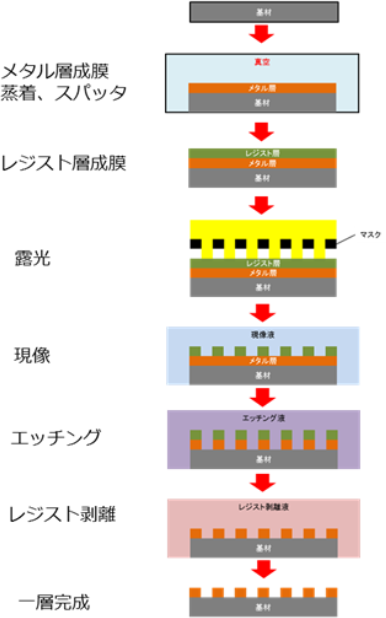

印刷工法は、一般的なフォトリソグラフィー工法に比べ、工程数を大幅に短縮できます。
さらに印刷工法はアディティブプロセスのため、材料の無駄が少なく、設備導入費用と合わせてコストダウンが可能です。

この技術の適用領域

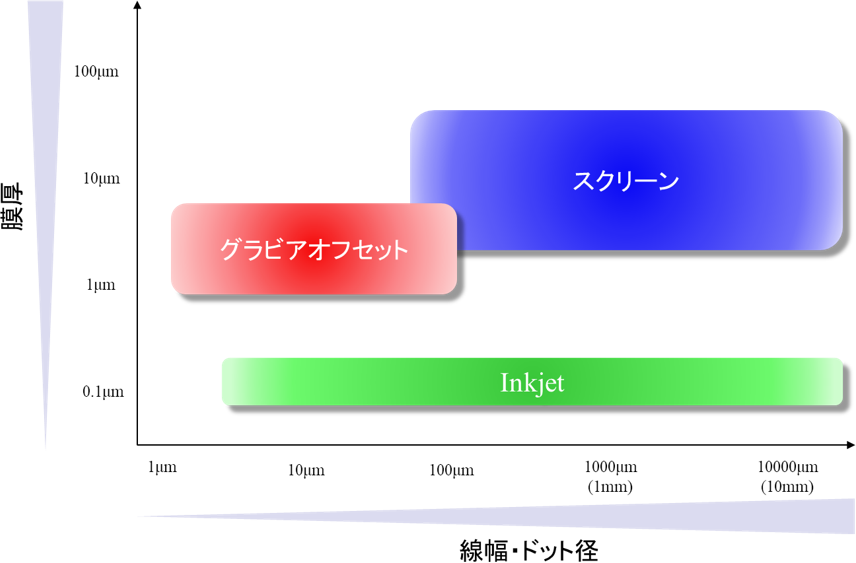

グラビアオフセット印刷、スクリーン印刷のそれぞれが適用する領域は次のグラフのようになっております。
スクリーン印刷は、線幅50μｍ～全ベタまでの広い領域に適用されます。
グラビアオフセットは、線幅5～100μｍの微細配線領域に適用します。

安定した長時間印刷

従来、グラビアオフセット印刷はペースト溶剤分がシリコンブランケットに影響を与えるため、長時間印刷が安定的にできないという問題がありました。

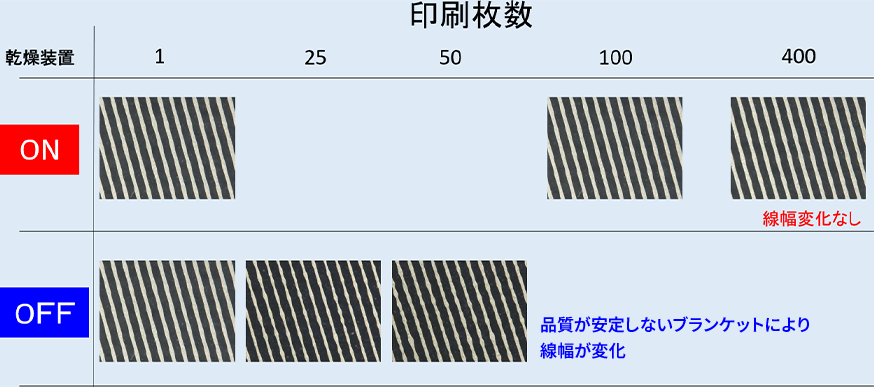

弊社ではブランケット乾燥装置および自動ブランケット洗浄装置の導入により、長時間印刷を安定して行うことができるシステムを完成させました。
