大型印刷机(网框架上下式)

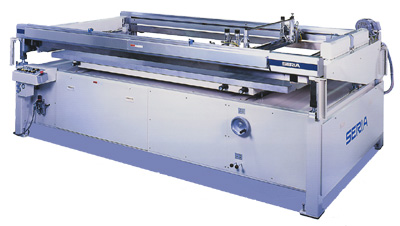

SSMP-2400A
SSMP-2400A
设计理念
采用全新设计,在保证“大型印刷机系列”大印刷面积的同时,实现了节省空间、操作性提升和洁净化。由于采用网版掀臂式,外形非常小巧。另外,刮刀运动部采用高刚度铝框等材质,分量轻且干净。
特征
  • 采用网版掀臂式,节省空间
  • 采用刮刀运动铝框,实现洁净化
  • 网版座部高刚度不易变形(与SMP系列相比)
规格
最大工件尺寸W2400*D1200mm
工件厚度0.1-2.3t mm
工件重量最大5kg
最大网框尺寸W3100*D1800mm
最小网框尺寸W1700*D900mm
网框厚度30t-50t mm
网框固定6处气动夹具、摆动式
网框条固定左右分别有气动夹具
抬版间隙(网框末端部)约60mm
抬版驱动方式电机驱动(覆墨时为水平)
刮刀加压0.1-0.5MPa
刮刀上下调整量45mm
刮刀角度60°-90°
偏角±5°
刮刀速度200-1500mm/秒(变频驱动)
刮刀行程通过接近开关,任意位置设定
刮刀运动右→左
刮刀停止定时器0~10秒
版间距0-40mm 手柄式(带标尺)
网框上升量上方向380mm, 后方向420mm
印刷台尺寸W2800*D1400mm
真空区W2400*D1000mm
真空孔径/间距φ1.2mm / 20mm
印刷台微调量X. Y. (θ)±10mm
印刷台高度935mm
机械尺寸W3510*D1900*H1412mm
机械重量1400kg
电容量 3相 200V(50, 60Hz)/220V(60Hz) 6kw
空气供给量50升/分钟(0.54MPa)
